在建筑电气施工图中，照明灯具的设计与标注是核心内容之一，它不仅关系到建筑物的照明效果、能耗水平和视觉舒适度，也直接影响施工的准确性和后期维护的便利性。一份专业的照明灯具施工图，需要系统性地整合电气规范、照明计算、空间功能与美学要求。以下将从设计规划、图纸标注及施工实施三个层面，详细阐述照明灯具在电气施工图中的关键要点。
一、设计规划阶段：从需求到方案
照明设计始于对建筑空间功能的深入分析。不同区域对照明的要求各异：办公室需要均匀、防眩光的整体照明以保障工作效率；走廊、楼梯间需满足安全照度并常结合应急照明；商场、展厅则注重重点照明和场景氛围营造。设计师需依据国家规范（如《建筑照明设计标准》GB 50034）确定各区域照度标准、统一眩光值（UGR）和显色指数（Ra）等参数。
在方案阶段，通常使用照明计算软件（如DIALux）进行模拟，确定灯具数量、功率和布灯方式。此时应综合考虑自然采光、灯具效率、照明控制策略（如分区、调光、感应控制）以及绿色建筑要求，优先选择高效LED灯具，优化节能指标。
二、施工图标注：清晰传达设计意图
在电气施工图中，照明灯具的信息主要通过照明平面图、图例说明及配电系统图来呈现。

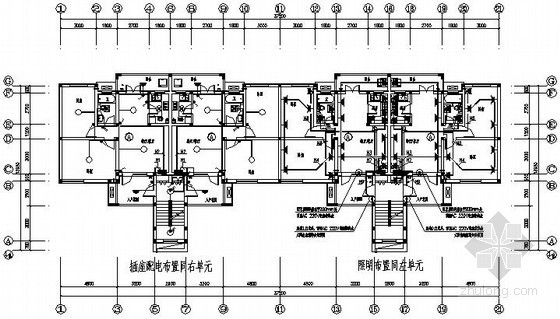

- 照明平面图：
- 图中应清晰标注所有灯具的布置位置，通常使用图例符号表示不同类型灯具（如筒灯、格栅灯、壁灯、应急灯等）。
- 灯具的定位尺寸至关重要，需标明其与墙、柱等基准线的距离，或采用均匀布置的文字说明（如“会议室筒灯均匀布置”）。

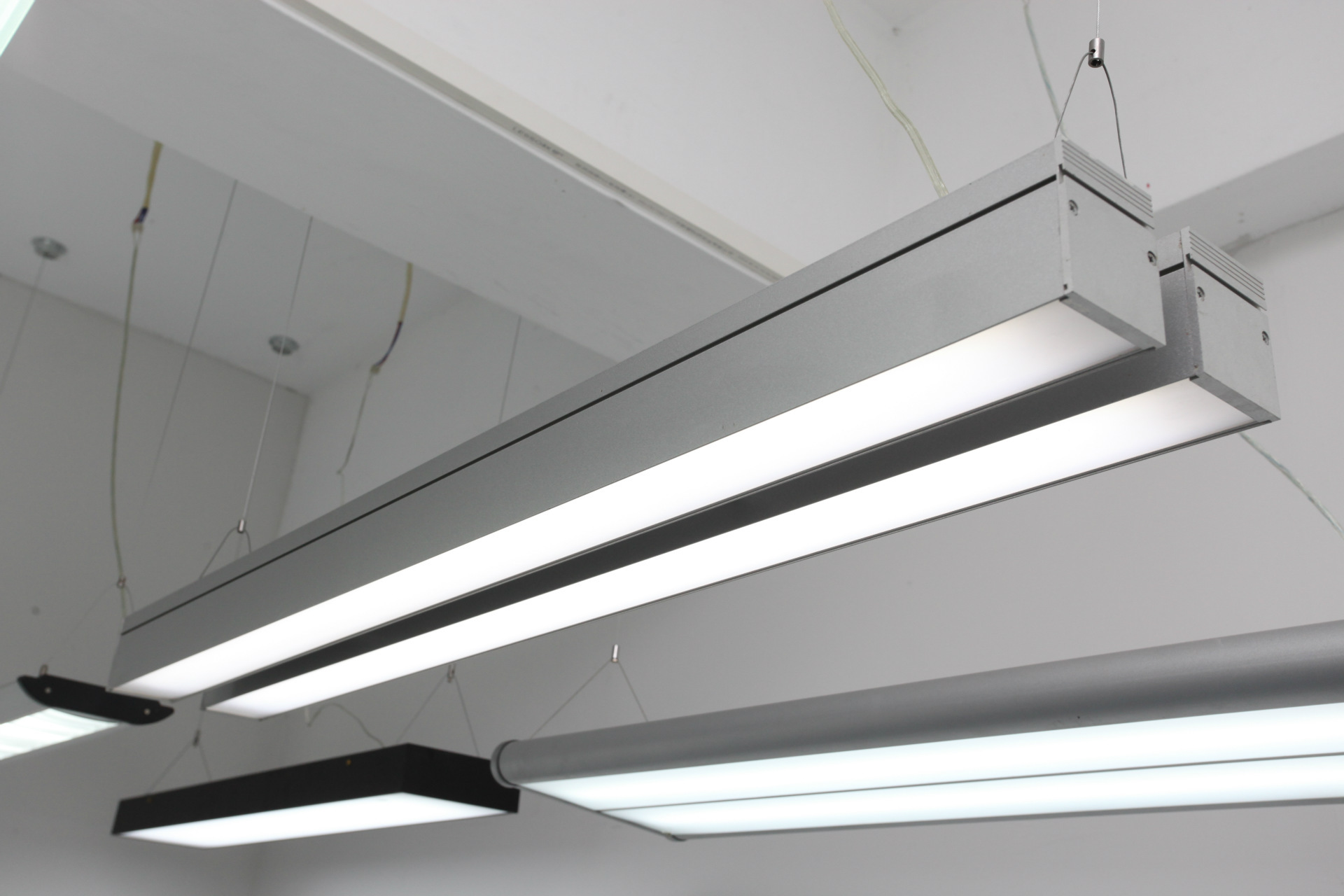

- 每盏灯或每组灯应通过引线标注或回路编号与照明配电箱关联。标注内容至少包括：灯具编号（如L1、L2）、光源类型与功率（如LED 36W）、安装方式（如吸顶、嵌入式、吊装）及安装高度。
- 图例说明：
- 图纸中必须包含完整的图例表，对所使用的每一个灯具符号、开关符号（单控、双控、调光开关等）及传感器符号进行明确解释。
- 图例中常需注明灯具的防护等级（IP等级）、色温（如3000K暖黄、4000K中性白）等关键参数。
- 配电与控制信息：
- 在系统图或平面图上，需明确每路照明回路的容量、导线规格、保护断路器（MCB）参数及控制关系。
- 复杂控制（如场景控制、BA系统控制）需提供控制原理图或接线图。
- 应急照明灯具（带蓄电池）需单独回路供电，并明确其持续供电时间。
三、施工实施与协作要点
施工图是现场作业的直接依据，为避免错漏，需注意：
- 与其他专业的协调：灯具布置必须与暖通空调（HVAC） 的送风口、给排水的喷淋头、建筑吊顶的造型及龙骨、结构的梁位等充分协调，避免位置冲突。这通常通过各专业综合管线图（BIM协同设计）来实现。
- 预留与预埋：对于嵌入式灯具，需在土建或吊顶施工前确定开孔尺寸和位置，并预留接线盒。吊装灯具需预埋承重吊钩或螺栓。
- 技术交底：施工前，电气工程师应向施工班组详细解读图纸，特别是特殊灯具的安装要求、接线方式（如调光灯具的零火线控制线区分）及调试方法。
- 变更与确认：若现场条件导致灯具位置需调整，应通过设计变更单确认，并更新图纸，确保与最终竣工图一致。
###
建筑电气施工图中的照明灯具部分，绝非简单的“布灯点图”。它是融合了技术标准、人体工学、建筑美学与节能科技的精细化设计成果。一份严谨、清晰的照明施工图，是保障工程照明质量、实现设计愿景、确保施工顺畅的基础。随着智能照明和物联网技术的发展，未来施工图中还需集成更多关于控制协议、网络拓扑的信息，对设计的系统性和前瞻性提出了更高要求。
